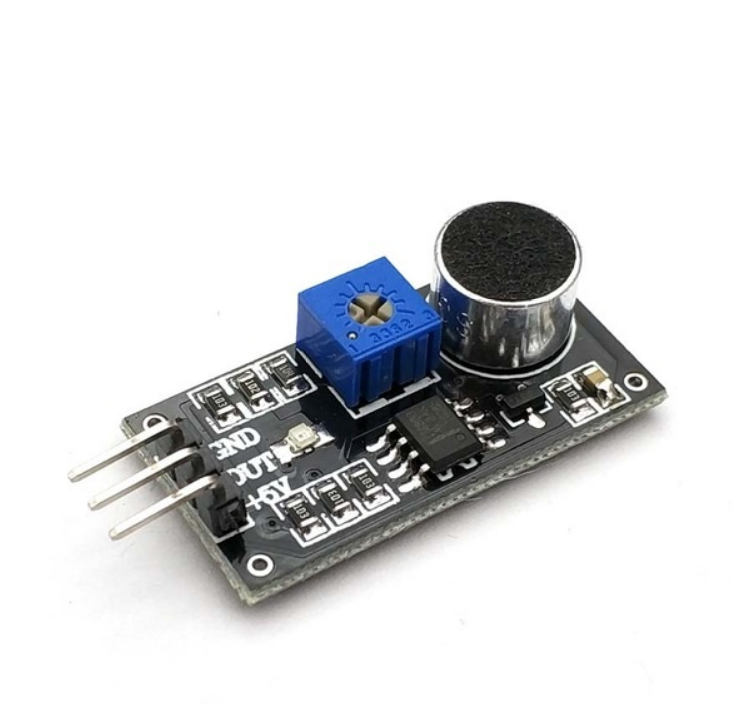

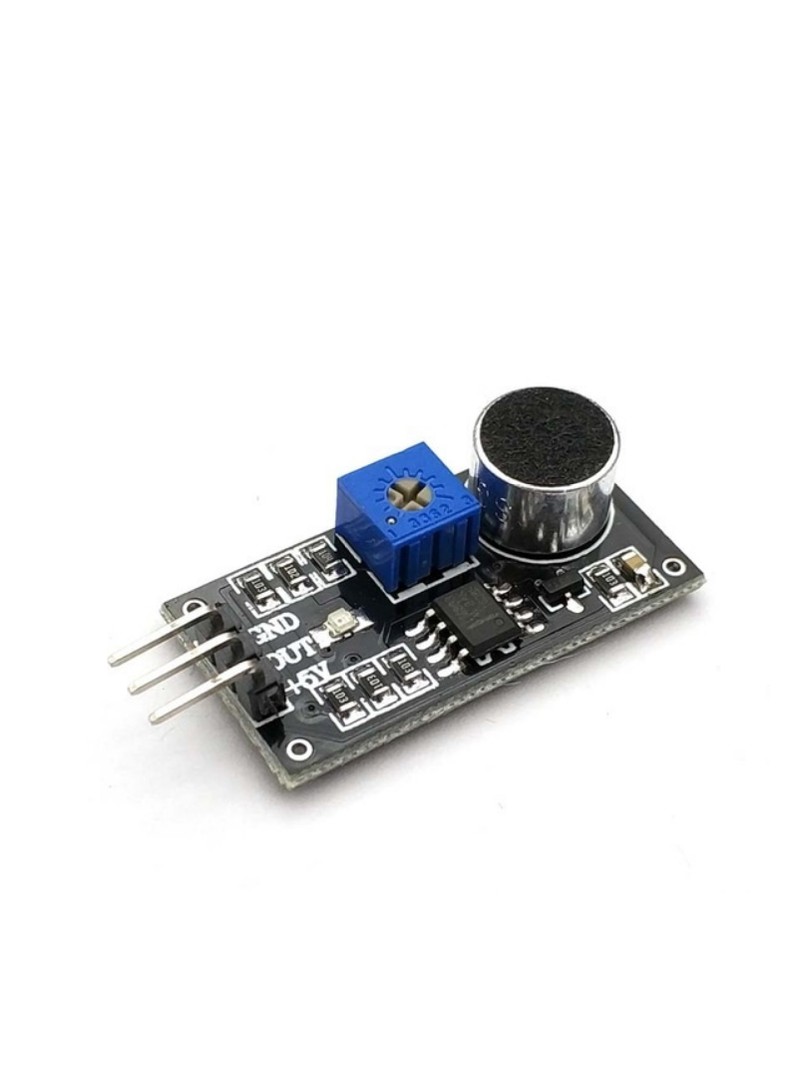

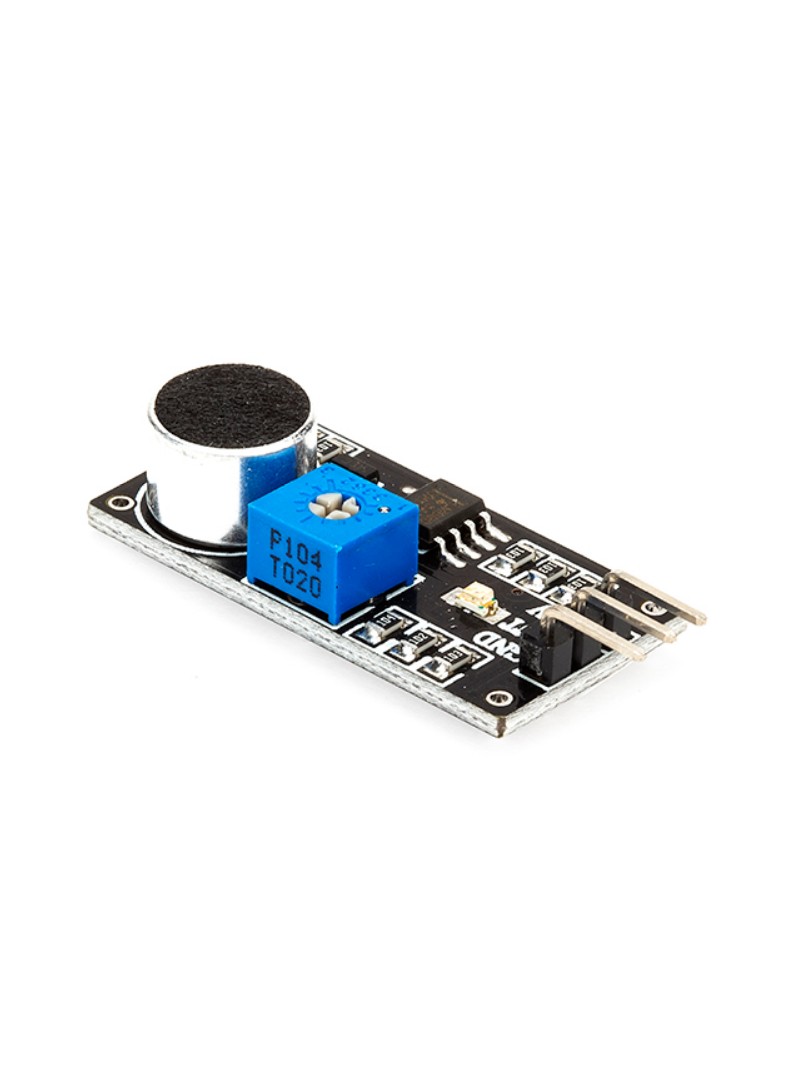

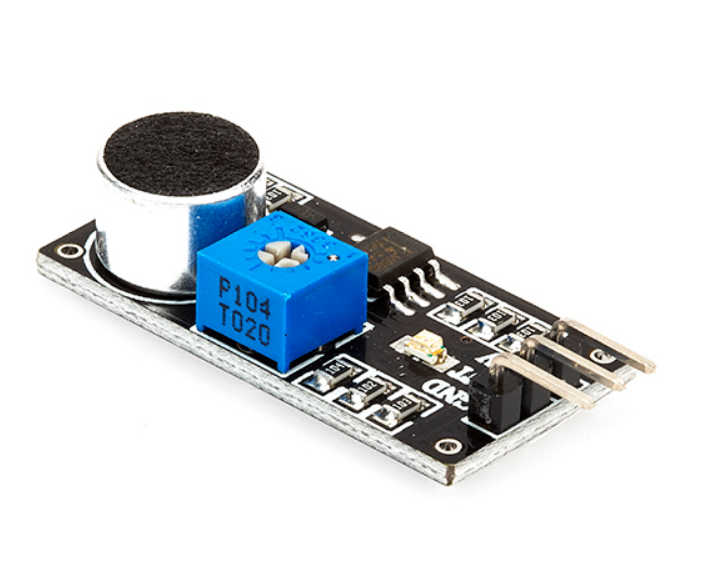

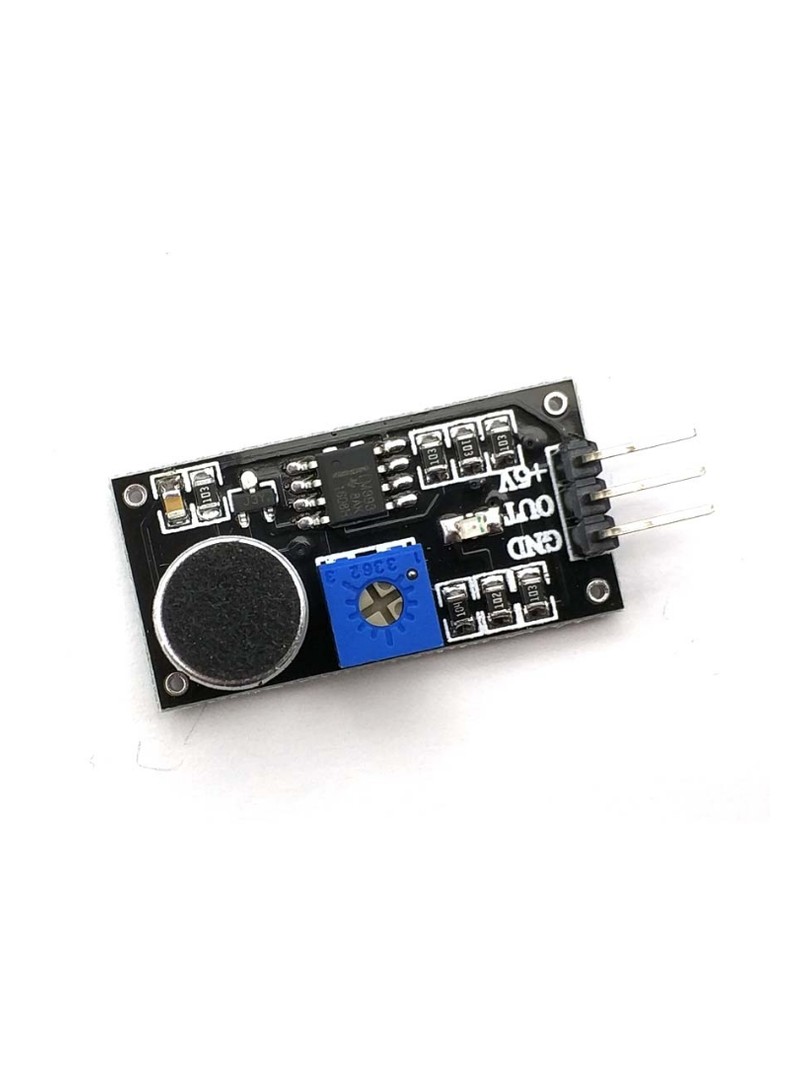

Moduł czujnika dźwięku ProRock to kompaktowy sensor wykorzystujący mikrofon i detekcję wibracji do wykrywania obecności dźwięku przekraczającego zadany próg. Czujnik generuje sygnał cyfrowy wskazujący, czy natężenie dźwięku w otoczeniu przekroczyło wartość ustaloną przez użytkownika. Czułość jest regulowana za pomocą wbudowanego niebieskiego potencjometru montażowego.

Moduł przeznaczony jest do zastosowań wymagających prostej detekcji zdarzeń dźwiękowych w projektach z mikrokontrolerem, systemach automatyki domowej oraz realizacji przełączników aktywowanych głosem. Interfejs trzypinowy umożliwia bezpośrednie połączenie z Arduino, ESP32, Raspberry Pi oraz modułami przekaźnikowymi.

Główne cechy

Detekcja cyfrowa: wykrywa obecność dźwięku powyżej ustalonego progu bez pomiaru dokładnego poziomu ciśnienia akustycznego

Regulowana czułość: wbudowany potencjometr pozwala dostosować próg wykrywania do warunków otoczenia

Wyjście cyfrowe: sygnał logiczny HIGH lub LOW kompatybilny z wejściami mikrokontrolerów

Uniwersalne zasilanie: współpracuje z systemami zasilanymi napięciem trzy przecinek trzy wolta oraz pięć woltów

Dioda LED statusu: wizualna sygnalizacja wykrycia dźwięku

Otwór montażowy: umożliwia mocowanie w obudowach i ramach montażowych

Kompaktowa płytka PCB: odpowiednia do montażu na płytkach stykowych oraz w małych projektach

Zasada działania

Moduł wykorzystuje mikrofon i układ detekcji wibracji do analizy dźwięku otoczenia. Gdy natężenie dźwięku jest poniżej progu ustalonego potencjometrem, wyjście OUT pozostaje w stanie wysokim. Po przekroczeniu progu wyjście przełącza się w stan niski, a wbudowana dioda LED zapala się. Sposób działania opiera się na wykrywaniu obecności dźwięku, a nie na dokładny pomiarze jego głośności.

Specyfikacja techniczna

Typ czujnika: detektor dźwięku oparty na mikrofonie

Napięcie zasilania: 3,3–5 V DC

Typ wyjścia: cyfrowe przełączające

Logika wyjściowa: HIGH poniżej progu, LOW przy detekcji dźwięku

Interfejs: trzypinowa goldpin

Wymiary PCB: ok. 32 × 17 mm

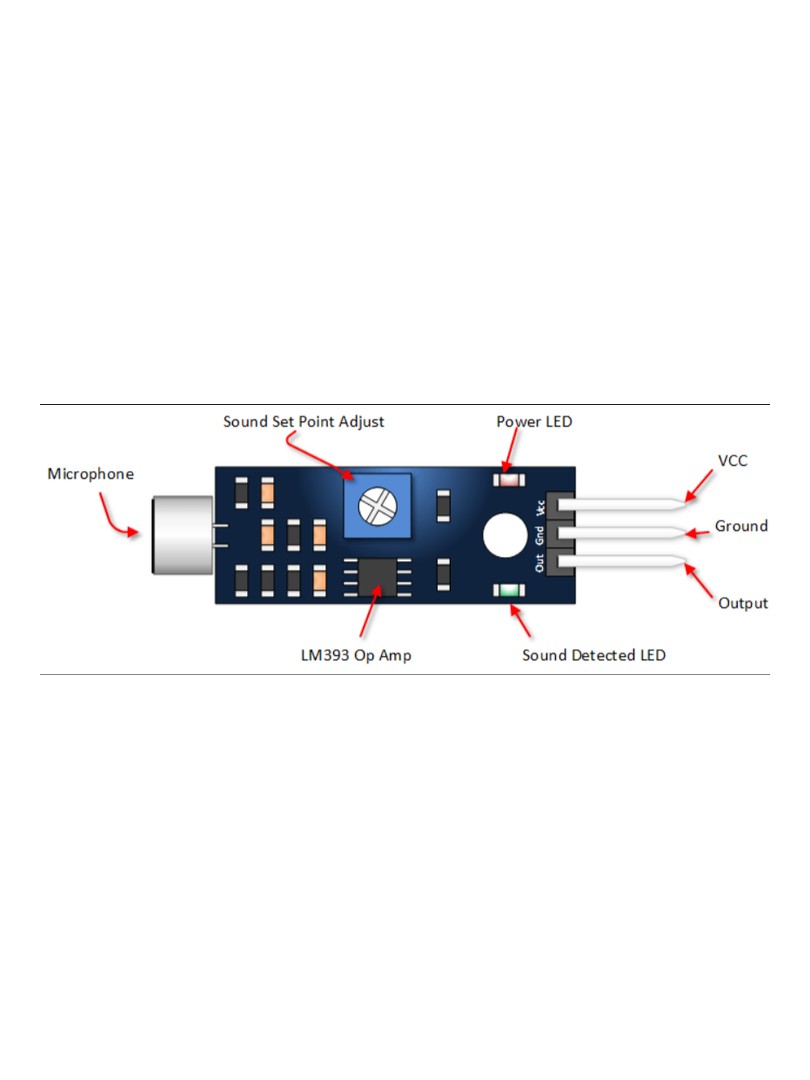

Wyprowadzenia

VCC: wejście zasilania (3,3–5 V)

GND: masa

OUT: cyfrowe wyjście sygnałowe (HIGH / LOW)

Uwagi

Moduł wykrywa obecność dźwięku, nie mierzy dokładny poziomu ciśnienia akustycznego.

Czułość należy dostosować tak, aby uniknąć fałszywych wyzwoleń spowodowanych szumem otoczenia.

Wyjście OUT można podłączyć bezpośrednio do wejść logicznych mikrokontrolera lub modułu sterującego przekaźnikiem.

Typowe zastosowania

Przełączniki aktywowane dźwiękiem

Sterowanie przekaźnikami wyzwalane głosem

Wykrywanie hałasu środowiskowego

Projekty edukacyjne z Arduino i mikrokontrolerem

Proste systemy alarmowe i powiadamiające

Zawartość zestawu

1 × moduł czujnika dźwięku ProRock

1 × listwa goldpin trzypinowa

Moduł czujnika dźwięku ProRock stanowi proste i ekonomiczne rozwiązanie do dodawania funkcji wyzwalania dźwiękowego w projektach z Arduino, ESP32 i innymi mikrokontrolerem. Dzięki regulowanej czułości i cyfrowemu wyjściu można go łatwo integrować z automatyką domową, robotyką oraz systemami reagującymi na zdarzenia akustyczne.
